利達JB-QG-LD988EL火災報警控制器/消防聯動控制器接線安裝技術

介紹：

利達JB-QG-LD988EL火災報警控制器/消防聯動控制器是利達公司為滿足消防市場的需求而研制的新一代火災報警控制器。

采用模塊化設計，使用嵌入式控制系統，具有可靠、高效和良好的可擴展性的特點。該機型可以單獨使用，也可以聯

網構成一個多機網絡系統使用。配合我公司的全系列總線產品及其他相關設備，可廣泛應用于中大型項目。經過應急

管理部消防產品合格評定中心及國家消防電子產品質量檢驗檢測中心依照 GB4717-2005《火災報警控制器》、 GB16806-2006

《消防聯動控制系統》、CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-03《強制性產品認證實施細則》檢驗和審

核，符合認證要求，取得消防產品 3C 認證。

功能：

★ 集中區域兼容型控制器，采用無主從方式的對等網絡架構設計，每臺控制器可顯示網絡內所有設備工作情況。

★ 超大規模的單機容量：最大 20 回路，最多 5120 個地址點,多線直控輸出點最多 168 個，總線輸出點最多 512 個。

★ 網絡容量：64 臺控制器、256 回路、65536 個地址點。

★ 采用彩色七寸液晶觸摸屏，豐富的圖形功能，可顯示詳細設備信息，指示燈指示關鍵狀態。

★ 支持分區的設置和操作，可以將有聯動關系的報警和輸出設備編入一個或者多個分區內，簡化邏輯關系。

★ 具有 CANBus 接口，可通過通訊轉換卡與其他設備聯網。

★ 用戶使用 PC 機軟件完成配置數據的編程工作，提供 U 盤實現配置數據庫的上傳和下載。

★ 采用多任務嵌入式操作系統，響應時間快。

★ 具有黑匣子功能，可以記錄火警、故障、監管、反饋等多種事件的歷史記錄信息共 25600 條。

★ 具有監管報警功能。

★ 具有回路短路保護、電源短路保護功能。

★ 多線輸出可選擇兩線或三線布線，采用兩線布線時需要配接 LD6803G 模塊。

★ 總線輸出電流可達 1.3A，可配接我公司兩線制和四線制總線產品。

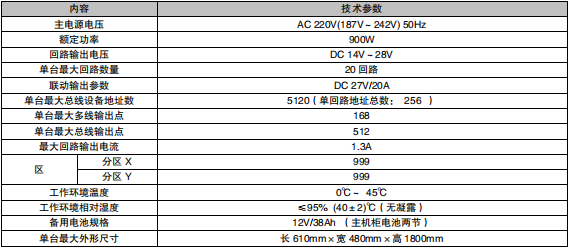

主要技術指標：

外形結構示意圖：

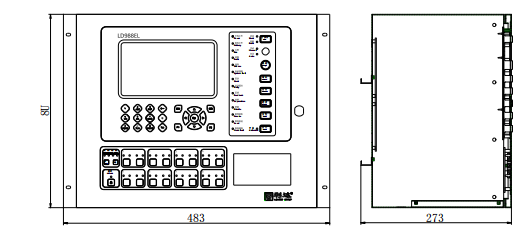

控制器主機外形結構示意圖：

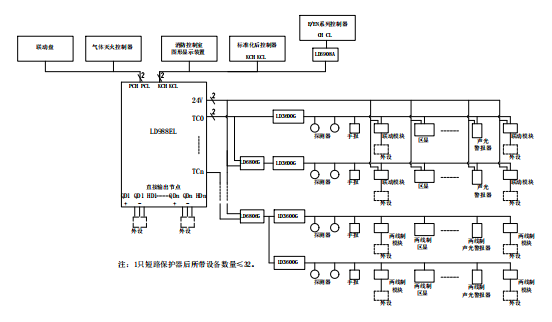

系統框圖：
