北京利達LD128E(T)-C

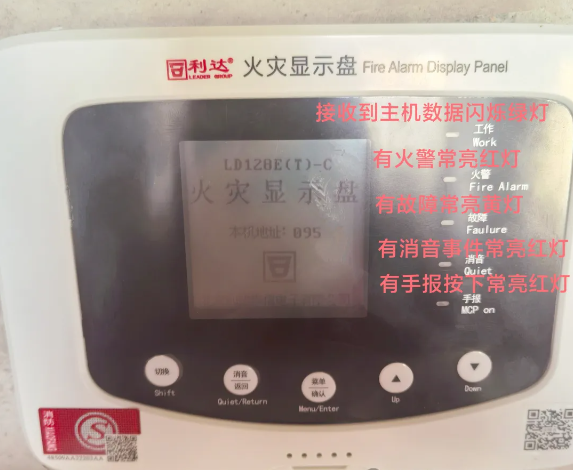

更換的是如下這款北京利達樓層顯示器，LD128E(T)-C

這個型號的樓層顯示器是二總線通訊無極性，TC1、TC2接回路線，與探測器模塊混合編址，適用北京利達全系列火災報警主機。

使用需要現場完成如下設置才能正常工作。

1、設置樓層顯示器地址，

2、設置樓層顯示器顯示范圍，

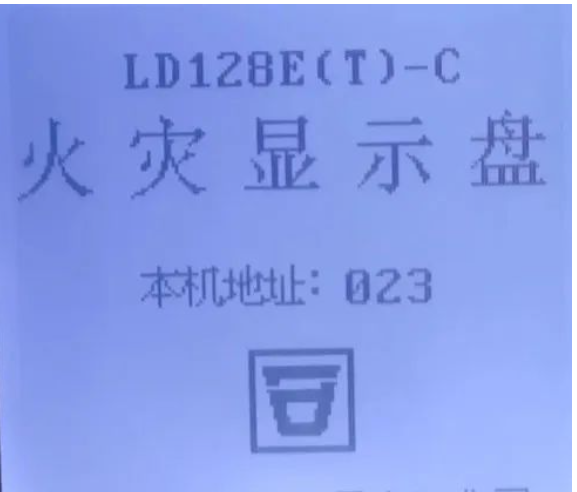

3、設置樓層顯示器需要顯示哪些回路設備。樓層顯示器接好線路送電，顯示如下圖，如果不完成數據設置時樓層顯示器、及指示燈沒有任何反應。

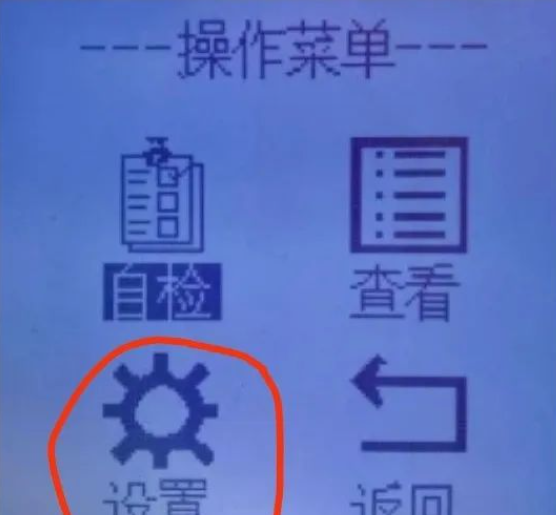

在如上運行菜單下，按鍵盤的“菜單/確認”鍵，顯示如下圖；

在操作菜單下按鍵盤“切換”鍵移動光標至設置功能，再按菜單“菜單/確認”鍵，輸入密碼“下下下下”鍵顯示如下；

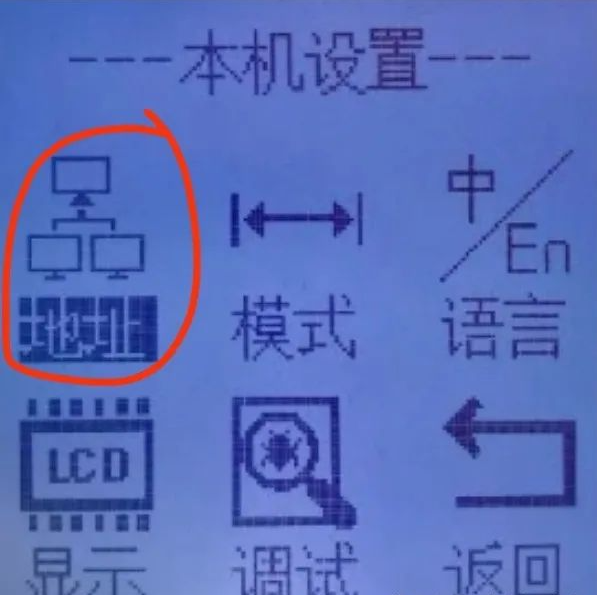

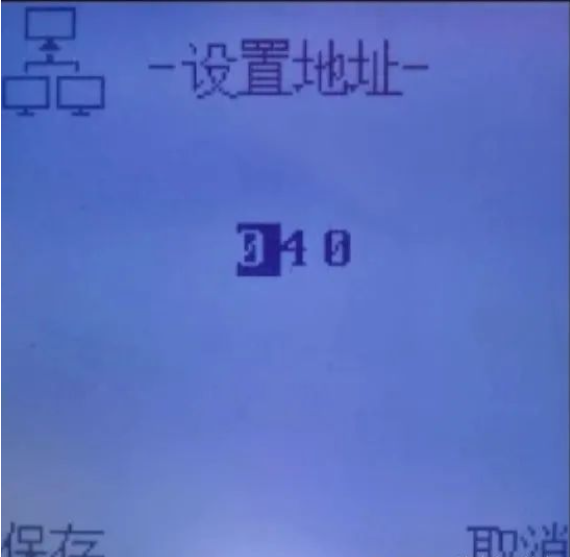

進入設置菜單移動光標到“地址”處，按鍵盤的“菜單/確認”鍵；地址設置按“切換”鍵移動光標，按“上下”鍵設置所需地字數字，設置完成按“確認”鍵保存設置。

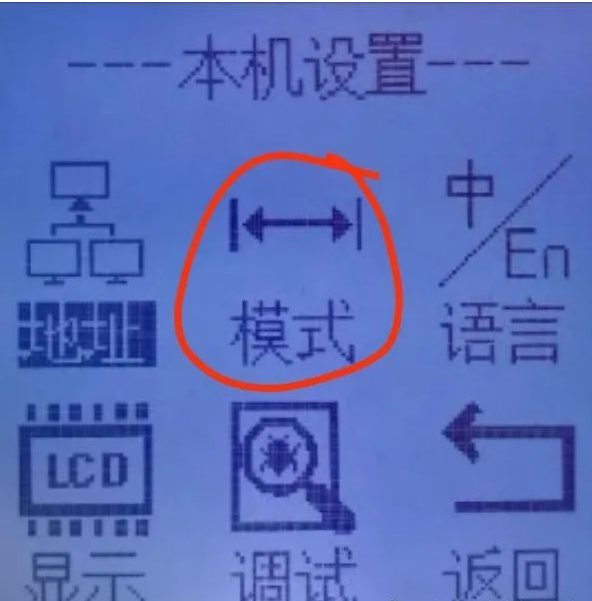

樓層顯示器顯示范圍設置；在本機設置菜單下用切換鍵移動光標至“模式”項，按“菜單/確認”鍵；輸入密碼“下下下下”。

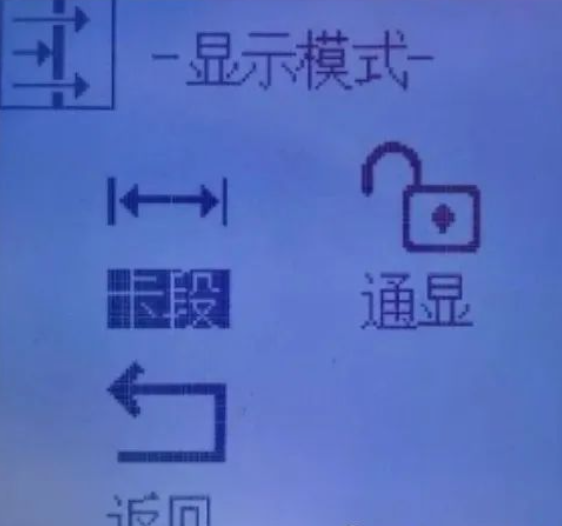

模式菜單下按“切換”鍵移動光標至所需設置樓層顯示器顯示范圍處按“菜單/確認”鍵；通常樓層顯示器所在一層的設為通顯，二層以上的樓層顯示器設為卡段(也就是區顯)

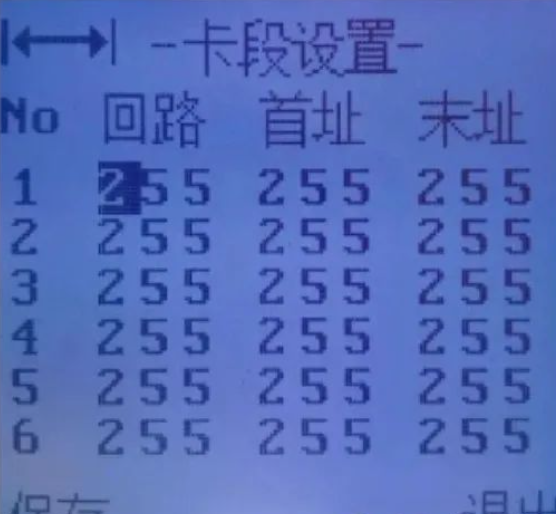

設置通顯后樓層顯示器顯示本機所有回路發生的事件，不再需要設置回路地址。只有卡段(區顯)需要設置所需樓層顯示器顯示哪些回路地址事件�？ǘ卧O置按“切換”鍵移動光標，按“上下”鍵改變光標處內容(回路號、首址、末址)。

設置完成按確認鍵保存，退出。

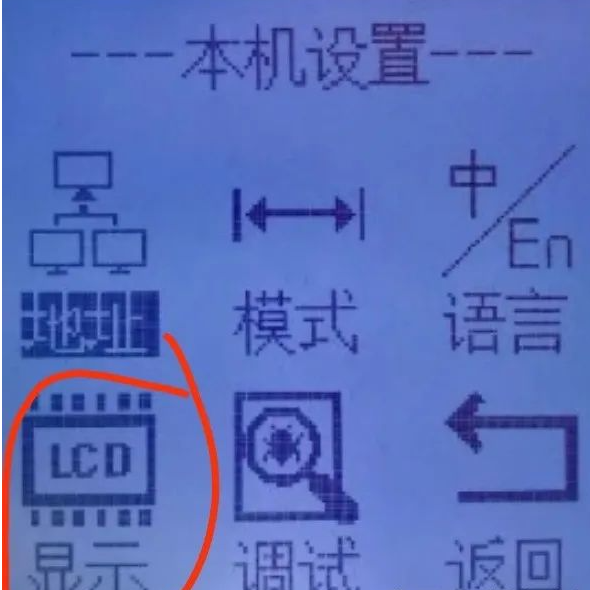

在本機設置菜單下按切換鍵移動光標到“顯示”項。

按“菜單/確認”鍵，進入顯示內容設置菜單。

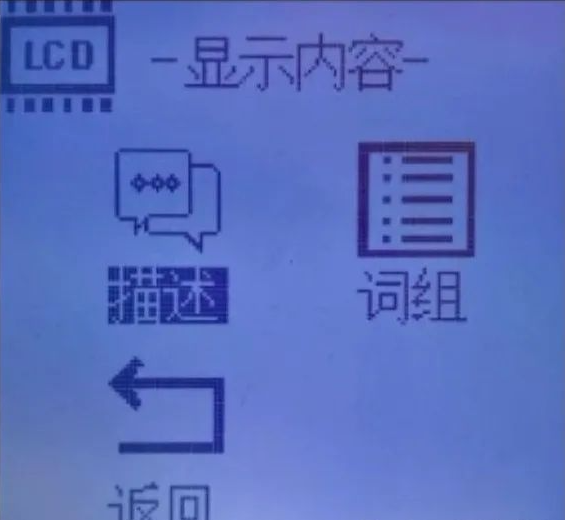

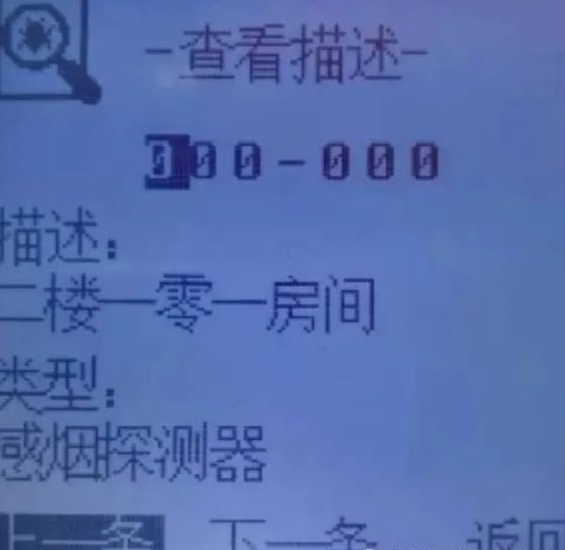

移動光標至描述項，按確認鍵，選擇描述功能。保存并退出，注:設置描述后，樓層顯示器接收到火警、故障事件才以中文詞組方式顯示。
