介紹：

    利達LD6800ET-1采用單片機和智能軟件，特殊防潮技術、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具 有較強的抗干擾能力。主要用于排煙閥、送風閥、防火閥等設備的控制,可以與利達公司生產的全系列火災報警控制器配合使 用。滿足 GB 16806-2006《消防聯動控制系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產 品認證實施細則》,符合認證要求。

功能：

★ 二總線，無極性，無需外接 DC24V 電源。

★ 采用電子編碼，占一個地址點（0～255）。

★ 可輸出一路有源輸出信號(可設置為電平輸出或脈沖輸出)。

★ 可輸入一個聯動設備動作后的反饋輸入信號。

★ 單色指示燈顯示模塊動作信息。

★ 輸入線路斷線、輸出線路短路或斷路時，模塊返回故障信息。

★ 可配接我公司在售的全系列火災報警控制器。

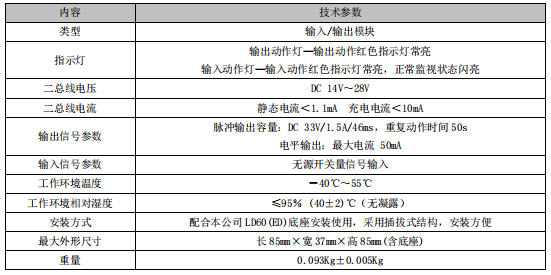

主要技術指標：

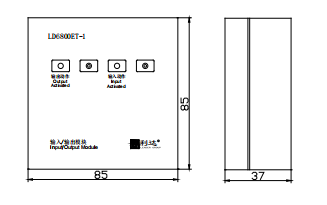

外形結構示意圖：

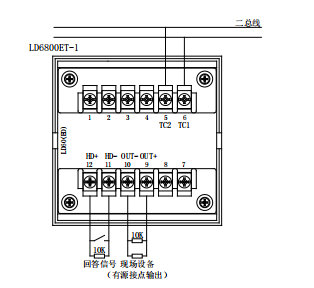

接線示意圖：

注意：總線電壓低于 14V 時需加裝 LD6806ET。設置為電平輸出時需要總線電壓大于 16V。

安裝步驟：與 LD6801ED-1 相同。  布線要求： 與 LD6801ED-1 相同。
