利達LD128EQ火災報警控制器操作說明

1.2.5外形尺寸：445×610×140

 1.2.6安裝尺寸如圖：

1.   3外觀簡介

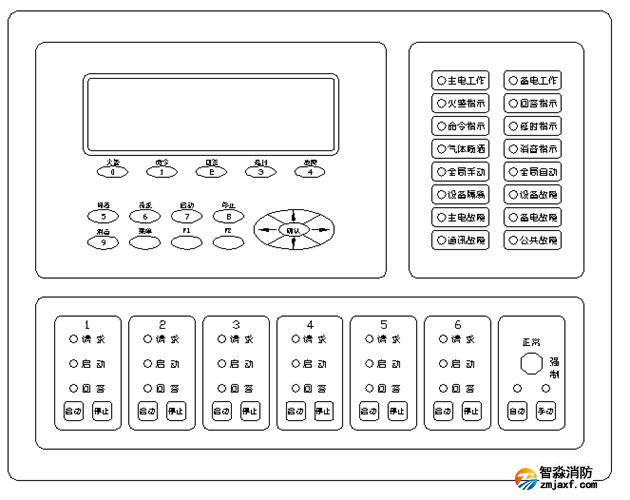

LD128E(Q)關鍵狀態用發光二極管指示，各功能如下：


主電工作（綠）：主電正常時燈亮，主電欠壓及主電源線斷線時燈滅。


備電工作（綠）：備電正常時燈亮，備電欠壓及備電源線斷線時燈滅。


火警指示（紅）：首次火警發生時燈亮，并保持到系統復位。


回答指示（紅）：設備有回答時燈亮，無回答時燈滅。


命令指示（紅）：設備有啟動命令時燈亮，無啟動命令時燈滅。


延時指示（紅）：設備尚未啟動，正處在延時狀態時燈亮，延時結束時燈滅。


氣體噴灑（紅）：氣體噴灑設備有啟動命令時燈亮，無啟動命令時燈滅。


消音指示（綠）：有火警、啟動或故障發生時，按消音鍵后，消音指示燈亮。


全局手動（綠）：當聯動設備的啟動狀態設置為[全局手動]時燈亮。


全局自動（綠）：當聯動設備的啟動狀態設置為[全局自動]時燈亮。


設備隔離（綠）：當有未接或故障的設備被隔離時燈亮。無隔離設備時燈滅。


設備故障（黃）：探測回路所接的設備發生故障時燈亮，無故障時燈滅。


主電故障（黃）：主電欠壓及斷線時燈亮，主電正常時燈滅。


備電故障（黃）：備電欠壓及斷線時燈亮，備電正常時燈滅。


通訊故障（黃）：當控制器主板與驅動板或手動盤板通訊故障時燈亮，無故障時燈滅。


公共故障（黃）：控制器有故障時燈亮，全部故障消除后燈滅。




    二．系統監測


2.1系統正常巡檢


開機后，系統進入封面菜單，如圖2-1：





  LD128E(Q)         V1.0


智能中文火災報警控制器


BEIJING  LEADER  FIRE      14:03:09




圖2-1


按“菜單”鍵，進入系統運行主菜單，如圖2-2:

圖2-2


本菜單最下面一行五個區域分別對應其下面貼膜上的各內容。第一區為火警信息，第二區為命令信息，第三區為模塊回答信息等。各區域數字中第一行為事件總數，第二行為事件當前地址。當某區域有信息時，按與顯示區域中文相對應的按鍵，相應區域的數字信息便反顯，此時中間“部位”欄中顯示的便是光標處設備的具體信息。部位左下的時間為事件發生時的時間。


按“確認”鍵可查看此設備的類型。


按“↑”鍵，查看光標所在區域上一事件。


按“↓”鍵，查看光標所在區域下一事件。


2.2設備隔離


當液晶處在系統運行主菜單，如圖2-2時，當要隔離的設備有事件發生時，如報火或報故等，將光標停在要隔離的設備上，先按“F1”鍵，再按“隔離”鍵，則要隔離的設備的地址碼顯示在隔離區域中并反顯。要對被隔離的設備解除隔離，則將光標停在隔離區域中要解除隔離的設備號碼處，先按“F2”鍵，再按“隔離”鍵，則隔離區域中被解除隔離的設備地址消失。


2.3自動啟動聯動設備


聯動模塊的啟動方式設為“自動”方式時，當某模塊邏輯滿足時，將自動啟動相應的聯動設備。


2.4手動啟動聯動設備


聯動模塊的啟動方式設為“手動”方式時，當某模塊邏輯滿足時，模塊便發出請求信息，此時將光標放在請求區域要啟動的設備地址上，先按“F1”，再按“啟動”，則相應地址的設備被手動啟動。


2.5強制啟動聯動設備


在系統運行主菜單（如圖2-2）下，按“啟動”鍵，液晶提示您輸入密碼，連續按4次“→”鍵，液晶提示輸入要啟動設備的地址。當您輸入完聯動設備地址后，如果輸入正確，液晶自動顯示設備的具體部位，此時按“確認”鍵，聯動設備將被強制啟動。


2.6停止聯動設備


將光標放在命令區域中已啟動的設備上，先按“F1”，再按“停止”鍵，則光標所顯示的設備將被停止。若聯動模塊處在延時狀態，未啟動前，將光標放在延時區域要被終止啟動的地址上，先按“F1”，再按“停止”鍵，則相應模塊停止啟動。


2.7模擬火警


在系統運行主菜單（如圖2-2）下，先按“F1”鍵，再按“火警”鍵，液晶顯示模擬火警菜單，輸入要模擬的探測地址后，如果輸入正確，液晶自動顯示此地址的具體部位，按“確認”鍵，此地址自動添加到火警區域，并參與邏輯運算且下發給區顯。


2.8監測曲線


在系統運行主菜單（如圖2-2）下，若有火警發生，將光標放在發生火警的地址上，按“F2”鍵，再按“火警”鍵，液晶顯示此探測地址的濃度曲線（如圖2-3）。

圖2-3


按“菜單”鍵返回系統主菜單。


在無火警前提下，也可查看探測器的干擾情況：


在系統運行主菜單下按“F2”鍵，再按“火警”鍵，液晶提示輸入設備監測地址，請輸入要查看的設備地址。如果輸入地址正確，液晶顯示此地址的具體部位，按“確認”鍵可查看此探測器的工作情況。


2.9系統操作一

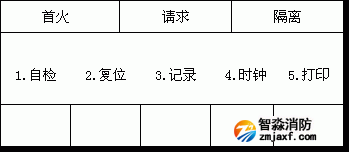

在系統運行主菜單下，按“F1”鍵，再按“菜單”鍵，液晶中間區域顯示可對系統進行的操作，如圖2-4


圖2-4


1．  按“1”鍵，系統自檢．
2．  按“2”鍵，液晶提示輸入系統復位的密碼，連續按4次“↑”鍵，系統復位。
3．  按“3”鍵，可查看系統記錄；按“↑”鍵，可向前查詢記錄；按“↓”鍵可向后查詢記錄。本系統可保存記錄1000條。
4．  按“4”鍵，進入系統時鐘修改菜單，其中
   按“0～9”鍵：修改光標所在的位置的數字。


   按“→”鍵：光標右移。


   按“←”鍵：光標左移。


   按“確認”鍵：保存修改的信息。


   按“菜單”鍵：不保存修改的信息。


5．按“5”鍵，系統進入打印設置菜單，如圖2-5





打  印  設  置


1.系統信息:關            4.設備請求:關


2.設備報火:開            5.設備動作:關


3.設備故障:關            6.設備回答:關




圖2-5


    系統默認設備報火信息打印，其它信息不打印。如果用戶需要打印其它信息，可將相應的信息狀態設為“開”。其中


按“1～6”鍵可將相應位置狀態設為“開”或“關”。


按“確認”鍵：保存當前所做的修改。


按“菜單”鍵：不保存當前所做的修改，并返回上一級菜單http://www.m.mengjiayouxi.com/


2.10系統操作二

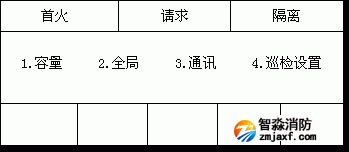

在系統運行主菜單下，按“F2”鍵，再按“菜單”鍵，液晶中間區域顯示可對系統進行的操作，如圖2-6

圖2-6


1．按“1”鍵，可查看系統容量菜單。如圖2-7





系   統   配   置


總數    探測    模塊    區顯    借用


應接     168     127     030     005     006


已接     123     090     028     005     000




圖2-7


其中：“應接”數為系統設置打開的設備數量。


     “已接”數為當前系統檢測到的設備數量。


按“菜單”鍵返回上一級菜單。


2．按“2”鍵，可對系統的手、自動方式進行設置。如圖2-8





全   局   設   置


1. 全 局 自 動


2. 全 局 手 動      [ 全 局 自 動 ]


3. 局 部 自 動




圖2-8


按“1～3”鍵，可改變全局設置，并將相應設置內容寫入[　]內。


按“確認”鍵：保存修改后的內容。


按“菜單”鍵：不保存修改后的內容。


3．按“3”鍵，可查看系統的通訊情況。如圖2-9





驅 動 板: 正 常


聯 動 盤 故 障 盤 號:


   2  3  4




圖2-9


其中，如果“聯動盤故障盤號”下面無數字，證明與聯動盤通訊正常。


按“菜單”鍵返回上一級菜單。


4．按“4”鍵，可對系統巡檢的進行設置。如圖2-10





      火警圈數：2            故障圈數：04


      巡檢首址：000          末址：255




圖2-10


其中：火警圈數為系統巡檢火警的次數，默認值為2圈，可設為1~9。故障圈數為系統巡檢故障的


      次數，默認值為4圈，可設為1~29。數字小則報警快，數字大則報警慢。在現場干擾比較


      嚴重的情況下，建議將報警圈數適當調大。


      巡檢首址為巡檢的起始地址，默認值為0。末址為巡檢的結束地址，默認值為255。首址和


       末址可根據工程實際情況而定，如：首址：0，末址：127，則系統只巡檢0~127號設備，這


       樣將加快系統巡檢速度。


按“確認”鍵：保存修改后的內容。


按“菜單”鍵返回上一級菜單。





聯動控制盤是與128E(Q)控制器配套使用的6路節點多線輸出控制盤。它有自檢、強制、手/自動轉換、輸出線路檢測的功能。


4.1自檢功能


當128E(Q)控制器自檢時，6路聯動控制盤的啟動、回答燈以及手動燈同時點亮。當自檢結束后，所有燈恢復到自檢以前的狀態。


4.2強制功能


將強制鎖打開，直接按下相應的啟動鍵，對應的回路直接就有輸出，并且128E(Q)上的啟動燈亮，且有聲音（啟動）發出。


4.3手/自動功能


在手動時，控制器收到火警信號，根據相應的邏輯關系，聯動控制盤上的相應回路的請求燈點亮。此時沒有輸出信號，只有按下啟動鍵，才有輸出信號。在自動時，只要控制器上的火警信息滿足相應的邏輯關系就可直接啟動聯動控制盤。此時請求與啟動燈同時亮。利達消防公司


4.4輸出線路檢測功能


聯動控制盤上的輸出線帶線路檢測功能。如果輸出線有斷、短路的情況，128E(Q)上就可直接顯示線路故障。在沒有使用的輸出節點上加封一個1.5kΩ的電阻，以防控制器誤報節點故障。
