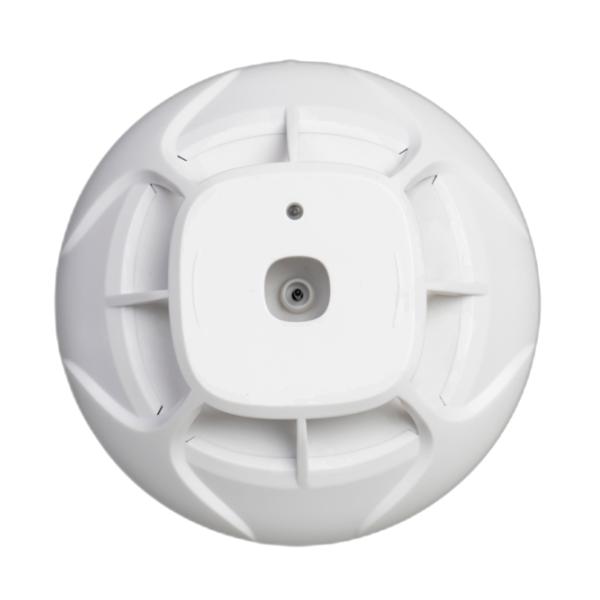

利達JTW-ZDM-LD3300G點型感溫火災探測器(A2S)

一、利達JTW-ZDM-LD3300G點型感溫火災探測器概述

　　利達JTW-ZDM-LD3300G點型感溫火災探測器(A2S)是依據GB 4716-2005設計的，采用NTC負溫度系數熱敏電阻傳感技術，內置全集成單片機，具有現場參數采集的能力，能準確分析火情、辨別真?zhèn)危档驼`報率。該探測器占一個地址點，采用電子編碼方式編碼，操作便捷。采用二總線傳輸方式，無極性、布線少，安裝方便。采用特殊防潮技術、表面貼裝（SMT）生產工藝及超薄式結構設計，無污染，抗潮濕，抗干擾能力強，可靠性高，性價比高。適用于經常產生粉塵、蒸汽、霧氣、煙氣的化學實驗室、車庫、廚房、鍋爐房、吸煙室、體育場館、會議室、發電機房、烘干車間等各種室內場所。

　　該產品可與利達公司生產的控制器配合使用。按照GB 4716-2005《點型感溫火災探測器》、GB/T 19001—2008《質量管理體系要求》檢驗和審核，符合認證要求。

二、利達JTW-ZDM-LD3300G點型感溫火災探測器工作原理

　　本產品由溫度采集電路（由熱敏電阻等元件組成），單片機，塑料外殼和底座組成。溫度采集電路將溫度信號轉變?yōu)殡妷盒盘枺瑔纹瑱C(jī)根據此電壓信號判斷火災狀況，測量的結果通過二總線發給上位機（控制器），并通過發光二極管反映出結果（正常監視狀態閃亮，火警常亮）。

三、利達JTW-ZDM-LD3300G點型感溫火災探測器功能特點

　　二總線、無極性。

　　采用專用嵌入式MCU技術的第二代分布智能型產品。

　　采用電子編碼方式，占一個地址點。

　　該產品具有定溫特性，無差溫特性。

　　模擬量感溫探測器，可將現場采集的數據上傳給控制器。

四、利達JTW-ZDM-LD3300G點型感溫火災探測器技術參數

型號 JTW-ZDM-LD3300G

名稱 點型感溫火災探測器

品牌 利達消防

額定工作電壓 總線18V

總線靜態電流 ＜0.3mA

總線報警電流 ＜1.5mA

環境溫度 -10℃～+50℃

相對濕度 ≤95% RH（40±2℃）

重量 約110g

外形尺寸 Φ104 mm×H45mm

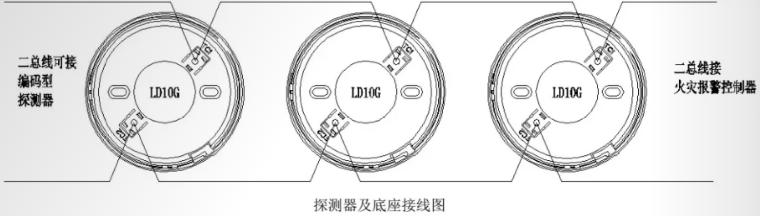

五、利達JTW-ZDM-LD3300G點型感溫火災探測器接線圖
