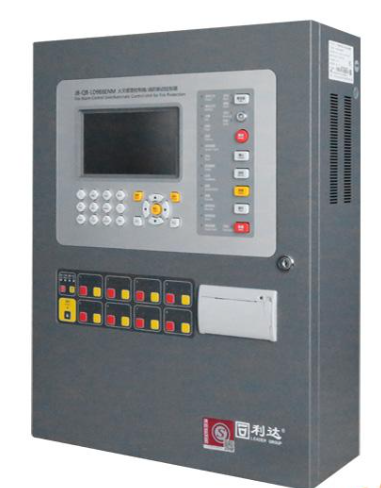

火災報警系統是保障建筑物安全的關鍵組成部分，而火災報警控制器則是系統的“大腦”，負責接收、處理來自現場探測器和聯動設備的信號，并及時發出報警和啟動聯動措施。利達火災報警控制器作為國內廣泛應用的品牌，其與現場設備的正確接線至關重要，直接影響系統的可靠性和有效性。本文旨在詳細闡述利達火災報警控制器與現場設備接線的基本原理、常用接線方式、注意事項以及故障排查方法，以期為廣大消防工程技術人員提供參考。

一、接線基本原理

火災報警控制器與現場設備的接線，本質上是構建一個信號傳輸和控制的網絡。利達火災報警控制器通常采用兩類接線方式：總線制和多線制。

• 總線制接線: 采用一根或多根通信總線（如二總線、三總線）連接多個現場設備。每個現場設備都有唯一的地址編碼，控制器通過總線發送指令，帶有相應地址的設備響應。這種接線方式的優點是節省線材、便于維護和擴展，且具有較強的抗干擾能力。但對設備的協議要求較高，需要專門的總線設備。

• 多線制接線: 每個現場設備都直接連接到控制器上的一個或多個接線端子。這種接線方式簡單直觀，易于理解和安裝，但所需線材較多，維護成本較高，且不易擴展。適用于規模較小的系統或對響應速度要求較高的設備。

無論是哪種接線方式，都需要遵循以下基本原則：

• 極性正確: 探測器、手動報警按鈕等具有極性的設備，必須按照控制器和設備說明書上的規定，正確連接正負極，否則可能導致設備無法正常工作甚至損壞。

• 回路隔離: 不同類型的回路（如探測器回路、控制回路、聯動回路）應避免相互干擾，應獨立布線，并在控制器端分別接入不同的回路端子。

• 接地良好: 控制器和現場設備都應可靠接地，以消除靜電和電磁干擾，保障系統穩定運行。

• 線徑選擇: 根據負載電流和傳輸距離，選擇合適的電線線徑，以避免因線阻過大導致信號衰減或設備工作不正常。

二、常用現場設備接線方式

以下列舉幾種常見的現場設備與利達火災報警控制器的接線方式：

1. 感煙探測器/感溫探測器:

• 通常使用四線制接法：電源線（+24V和GND），信號線（NO/NC 常開/常閉）

• 電源線連接到控制器的電源輸出端子。

• 信號線連接到控制器相應的探測器回路端子。

• 通常使用二總線或三總線連接，分別連接到控制器總線接口的“L1”、“L2”（或“L1”、“L2”、“GND”）端子。

• 根據探測器的地址編碼，在控制器上進行地址編碼配置。

• 某些型號的探測器可能還需要連接輔助電源線。

• 總線制探測器:

• 多線制探測器:每個現場設備都直接連接到控制器上的一個或多個接線端子。這種接線方式簡單直觀，易于理解和安裝，但所需線材較多，維護成本較高，且不易擴展。適用于規模較小的系統或對響應速度要求較高的設備。

2. 手動報警按鈕:

• 通常使用兩線制或三線制接法，連接到控制器相應的報警回路端子。

• 某些型號可能需要外接啟動信號。

• 與總線制探測器的接線方式類似，連接到總線接口，并進行地址編碼配置。

• 總線制手動報警按鈕:

• 多線制手動報警按鈕:

3. 消火栓按鈕/水泵啟動按鈕:

• 按鈕信號接入控制器的輸入模塊，模塊再控制水泵啟動。這種方式可以增加控制的靈活性和可靠性。

• 按鈕信號直接接入控制器的控制回路端子，通過控制器控制水泵的啟動。

• 直接控制:

• 間接控制（通過模塊）：

4. 聲光報警器/警鈴:

• 連接到控制器的聯動輸出端子，根據輸出信號類型（常開/常閉）選擇合適的接線方式。

• 注意聲光報警器的功率，避免超出控制器的負載能力。

5. 電磁閥/排煙風機/防火卷簾:

• 通常通過控制模塊進行控制�？刂颇K接收來自控制器的聯動信號，然后控制電磁閥、排煙風機、防火卷簾等設備的啟動或關閉。

• 控制模塊的接線應嚴格按照模塊說明書進行，包括電源線、信號線和控制線。

三、接線注意事項

• 詳細閱讀設備說明書: 不同的利達火災報警控制器型號和現場設備，其接線方式和參數設置可能有所不同，務必仔細閱讀相關說明書，了解設備的具體要求。

• 使用合適的電線電纜: 采用符合國家標準的消防專用電線電纜，并根據負載電流和傳輸距離選擇合適的線徑。

• 做好線路標識: 對每一根線路進行清晰的標識，以便于安裝、維護和故障排查。

• 避免線路短路或斷路: 在接線過程中，應注意避免線路短路或斷路，可以使用萬用表進行檢測。

• 接線端子壓接牢固: 確保接線端子壓接牢固，避免松動或接觸不良。

• 定期檢查線路: 定期檢查線路，發現老化、破損等問題及時更換。

• 遵循國家消防規范: 接線應符合國家相關的消防規范，例如《火災自動報警系統設計規范》（GB50116）等。

四、常見故障排查

接線錯誤是火災報警系統故障的常見原因之一。以下是一些常見的接線故障及排查方法：

• 探測器/手動報警按鈕報警后不復位:

• 檢查線路是否存在短路或接地現象。

• 檢查探測器/手動報警按鈕本身是否損壞。

• 檢查控制器的復位功能是否正常。

• 檢查總線地址是否沖突。

• 聯動設備無法啟動:

• 檢查控制回路是否連接正確。

• 檢查控制模塊是否正常工作。

• 檢查聯動設備的電源是否正常。

• 檢查控制器的輸出端口是否正常。

• 控制器報“總線故障”或“回路故障”:

• 檢查總線線路或回路線路是否存在斷路或短路現象。

• 檢查現場設備的地址編碼是否正確。

• 檢查現場設備本身是否損壞。

• 使用萬用表測量總線電壓或回路電壓，確認電壓是否正常。

利達火災報警控制器與現場設備的接線是火災報警系統安裝和維護的重要環節。正確的接線不僅能保證系統的正常運行，還能最大限度地發揮其報警和聯動功能，為保障建筑物的消防安全提供可靠保障。 本文詳細闡述了接線的基本原理、常用接線方式、注意事項以及故障排查方法，希望能夠幫助消防工程技術人員更好地進行接線工作，并及時排除故障，確�；馂膱缶到y的可靠性和有效性。
